一、常用容量對應的基礎尺寸（參考值）

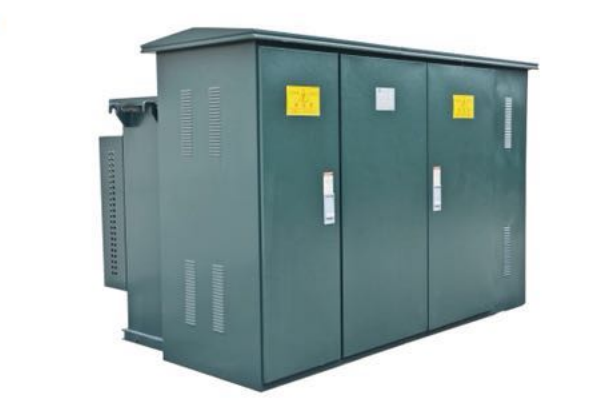

     以常規 10kV/0.4kV 歐式箱變 為例：

      500kVA 箱變基礎外形尺寸：約 3.8m × 3.0m
           630kVA 箱變基礎外形尺寸：約 4.0m × 3.2m
           800kVA 箱變基礎外形尺寸：約 4.2m × 3.4m
           1000kVA～1250kVA 箱變基礎外形尺寸：約 4.5m × 3.6m～4.8m × 3.8m
     通用原則：基礎每邊比箱變本體大出 0.5m 左右，方便操作、走線、檢修。
      二、基礎結構與施工要求
            基礎形式：優先做，整體板式混凝土基礎地基承載力不夠時，可加 墊層 + 鋼筋網
           混凝土標號：建議使用 C25 及以上混凝土，基礎厚度：≥300mm
           預埋件：按箱變底座地腳孔位置預埋 地腳螺栓或鋼板
           預埋件水平誤差控制在 ±3mm 內
           電纜溝 / 管線預埋：基礎側面預留 高壓電纜溝、低壓電纜，預埋 PVC 管 / 鋼管， 方便電纜進出，做好接地扁鐵引出點，保證接地可靠。
            排水與防潮:基礎表面找坡 1%～2%，避免積水,底部做 碎石墊層 防潮,戶外、低洼地帶需做 擋水沿
    三、接地要求（必做）
          接地電阻要求：≤4Ω
          基礎內預埋 40×4 熱鍍鋅扁鋼
         與箱變外殼、變壓器中性點、柜體可靠連接
    四、貴州華夏電氣可提供
         按您選定的箱變型號，免費出具標準基礎施工圖
         上門現場勘查地基情況，給出優化基礎方案
         指導施工、接地、預埋，確保順利安裝
